Doppelpumpensteuerung W2C plus mit AIRPRESS Controller (Direktstart bis 4kW)
Grundmodul:
Steuergerät W2C plus mit AIRPRESS Controller, bestehend aus:
- ISO-Gehäuse IP54
- AIRPRESS Controller beleuchtet mit 4-zeiligem Display (72 Zeichen)
- Niveauschalter AIRPRESS Power Supply 230VAC/24VDC/12VDC
- 2 Motorschütze für Direkt -Start
- 2 Motorschutzschalter mit Hilfskontakt
- 2 Hand-0-automatischer-Schalter (Handbetrieb auch bei Ausfall der Elektronik möglich)
- 1 Taster „Alarm Aus“
- 12VDC-Anschluss für Akku (netzunabhängiger Alarm)
- Signalgeber akustisch 12VDC
- Steuertrafo
- potenzialfreier Störmeldekontakt
- Reihenklemmen
- Analogausgang 0-10VDC
Anzeigen:
- Betriebsstundenanzeige
- Wasserstandsanzeiger
- Impulszähler
- Pumpenstatus
Störmeldungen:
- Motorschutz
- Thermistorschutz (Regler und Begrenzer)
- Feuchteüberwachung
- Hochwasser
- Störung Messung
- Störung Überdruck
- Störung Tendenzmessung
- Trockenlauf- /Höchstwassermeldung (bei Bedarf)
- Wartungsaufforderung
Einstellungen:
- Grundlast Ein/Aus (manuell veränderbar)
- Spitzenlast Ein/Aus (manuell veränderbar)
- Hochwassermeldung (manuell veränderbar)
- Messung Ok (manuell veränderbar)
- Messung Überdruck (manuell veränderbar)
- Nachlaufzeit (manuell veränderbar)
- Anlaufverzögerung (manuell veränderbar)
- Zwangseinschaltung der Pumpe (manuell veränderbar)
- Taktbetrieb der Pumpe (manuell veränderbar)
- Wartungsintervalle (manuell veränderbar)
- Messbereich (manuell veränderbar)
- Zählerwerte (manuell veränderbar)
- Displaybeleuchtung Ein/Aus (manuell veränderbar)
- automatischer Displaywechsel Ein/Aus (manuell veränderbar)
Optionen
Niveauerfassung:
- offenes System (Tauchrohrset)
- Lufteinperlung (Tauchrohrset)
- geschlossenes System (Tauchglocke)
- hydrostatische Niveaumessung (Drucksonde)
- Ultraschall (Drucksensor)
Störmelde- & Fernwirktechnik:
- potenzialfreie Kontakte auf Kundenwunsch
- Störmeldemodul in Verbindung mit Controller
- (D1/D2/E-Plus)
- Diverse Störmeldegeräte möglich.
Erweiterungsmöglichkeiten:
- Hauptschalter nach VDE
- Amperemeter
- Voltmeter mit Umschalter
- Netzüberwachung
- netzunabhängige Alarmanlage 1,2Ah
- FI-Schutzschalter mit Hilfskontakt für Pumpen
- Noteinschaltung über eigensicheres Relais (+Schwimmer & Alarmmeldung)
- Blitz- und Überspannungsschutzeinrichtungen
- Netz-0-Not-Einspeisung über CEE-Stecker
- 4-20mA-Ausgang über Trennverstärker

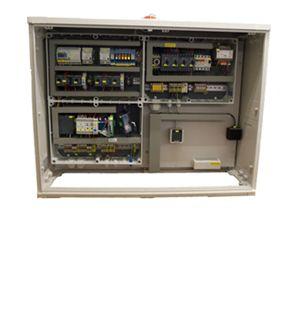

Doppelpumpensteuerung W2C plus mit AIRPRESS Controller (Stern-Dreieck-Start 4kW bis 75kW)
mit dem Messverfahren Lufteinperlung und einem zusätzlichen Überspannungsschutz Typ 2, sowie Hauptschalter). Standardgröße: B350xH 500xT 150mm. Individuelle Größen sind je nach Ihren Anforderungen möglich!
Grundmodul
Steuergerät W2C plus mit AIRPRESS Controller, bestehend aus:
- Stahlblechgehäuse IP54
- AIRPRESS Controller beleuchtet mit 4 zeiligem Display (72 Zeichen)
- Niveauschalter AIRPRESS Power Supply 230VAC/24VDC/12VDC
- 1 Hauptschalter
- 1 Steuertrafo gem. VDE 0113
- 2 Motorschützkombinationen für Stern-Dreieck-Start
- 2 Motorschutzschalter mit Hilfskontakt
- 2 Hand-0-automatischer-Schalter
- (Handbetrieb auch bei Ausfall der Elektronik möglich)
- 1 Taster „Alarm Aus“
- 12VDC-Anschluss für Akku (netzunabhängiger Alarm)
- Signalgeber akustisch 12VDC
- Steuersicherung
- potenzialfreier Störmeldekontakt
- Reihenklemmen
- Analogausgang 0-10VDC
Anzeigen:
- Betriebsstundenanzeige
- Wasserstandsanzeige
- Impulszähler
- Pumpenstatus
Störmeldungen:
- Motorschutz
- Thermistorschutz (Regler und Begrenzer)
- Feuchteüberwachung
- Hochwasser
- Störung Messung
- Störung Überdruck
- Störung Tendenzmessung
- Trockenlauf- /Höchstwassermeldung (bei Bedarf)
- Wartungsaufforderung
Einstellungen:
- Grundlast Ein/Aus (manuell veränderbar)
- Spitzenlast Ein/Aus (manuell veränderbar)
- Hochwassermeldung (manuell veränderbar)
- Messung Ok (manuell veränderbar)
- Messung Überdruck (manuell veränderbar)
- Nachlaufzeit (manuell veränderbar)
- Anlaufverzögerung (manuell veränderbar)
- Zwangseinschaltung der Pumpe (manuell veränderbar)
- Taktbetrieb der Pumpe (manuell veränderbar)
- Wartungsintervalle (manuell veränderbar)
- Messbereich (manuell veränderbar)
- Zählerwerte (manuell veränderbar)
- Displaybeleuchtung Ein/Aus (manuell veränderbar)
- automatischer Displaywechsel Ein/Aus (manuell veränderbar)
Optionen:
Niveauerfassung:
- offenes System (Tauchrohrset)
- Lufteinperlung (Tauchrohrset)
- geschlossenes System (Tauchglocke)
- hydrostatische Niveaumessung (Drucksonde)
- Ultraschall (Drucksensor)
Störmelde- & Fernwirktechnik:
- potenzialfreie Kontakte auf Kundenwunsch
- Störmeldemodul in Verbindung mit Controller
- (D1/D2/E-Plus)
- Diverse Störmeldegeräte möglich.
Erweiterungsmöglichkeiten:
- Amperemeter
- Voltmeter mit Umschalter
- Netzüberwachung
- netzunabhängige Alarmanlage 1,2Ah
- FI-Schutzschalter mit Hilfskontakt für Pumpen
- Noteinschaltung über eigensicheres Relais (+Schwimmer & Alarmmeldung)
- Blitz- und Überspannungsschutzeinrichtungen
- Netz-0-Not-Einspeisung über CEE-Stecker
- 4-20mA-Ausgang über Trennverstärke

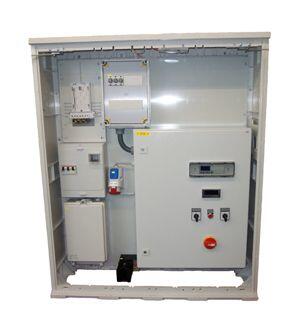

W2C plus im Stahlblechschrank
- incl. EVU-Einbauteile nach TAB 2015
- mit Hausanschlusskasten
- Schrankheizung 100W incl. Thermostat
- Kombi-Steckdose CEE16A/Schuko
- eingebaut in Freiluftschrank Gr. 2, Höhe 1300mm

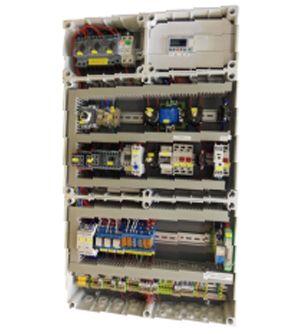

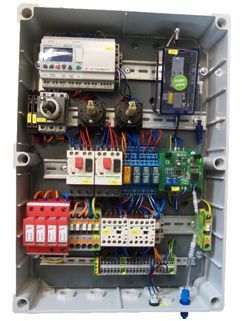

W2C plus im ISO-Gehäuse IP54
- Hydrostatische Niveaumessung
- Not-Steuerung über Schwimmerschalter
- Im Ex-Bereich
- Kompressorsteuerung mit Zeitschaltuhr

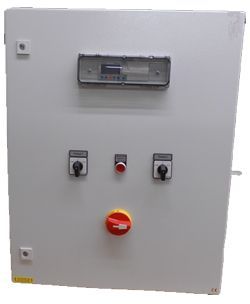

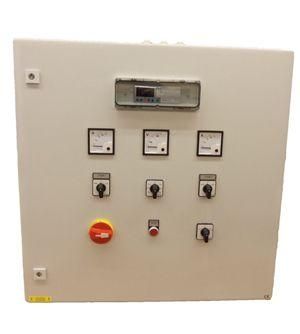

W2C plus im Stahlblechgehäuse
- mit Hauptschalter
- Amperemeter und Voltmeter
W2C plus SD im ISO-Gehäuse IP54
- Lufteinperlung
- Not-Steuerung über Schwimmerschalter
- Im Ex-Bereich, Feuchtschutzüberwachung
- Amperemeter, Schukosteckdose
- eingebaut in Freiluftschrank Gr.2 H880mm mit Blitzleuchte und Schutzkorb VA
